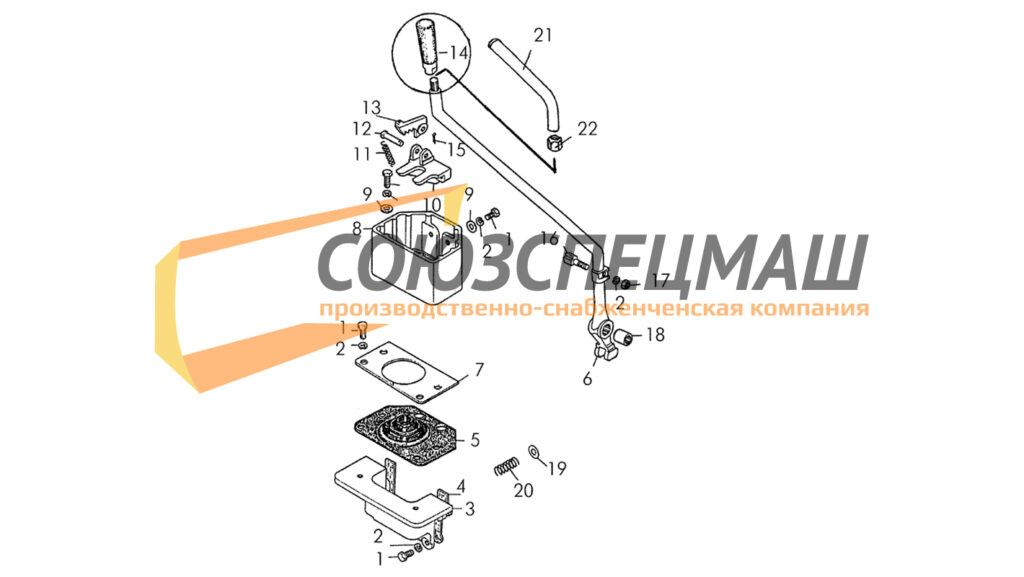

Механизм управления поворотом (продолжение)
| Поз. |
Наименование |
Артикул |
Кол-во в сборке |
Входит в сборку |
| 1 |
Болт |
М8Х20.58.019 |
6 |
_ |
| 2 |
Шайба |
8Т65Г09 |
7 |
_ |
| 3 |
Кожух |
24-13-6 |
1 |
_ |
| 4 |
Прокладка |
700-40-3115 |
1 |
_ |
| 5 |
Чехол |
700-40-7238 |
1 |
_ |
| 6 |
Рычаг |
24-13-101СП |
1 |
_ |
| 7 |
Рамка |
50-13-37 |
1 |
_ |
| 8 |
Кожух |
50-13-124 |
1 |
_ |
| 9 |
Шайба |
31386 |
1 |
_ |
| 10 |
Кронштейн |
64-13-21 |
1 |
_ |
| 11 |
Пружина |
700-38-2089 |
1 |
_ |
| 12 |
Палец |
35-13-20 |
1 |
_ |
| 13 |
Рычаг |
24-13-8 |
1 |
_ |
| 14 |
Рукоятка |
15202СП |
1 |
_ |
| 15 |
Шплинт 2х14 |
2Х14 |
1 |
_ |
| 16 |
Зуб |
35-13-15 |
1 |
_ |
| 17 |
Гайка М8Х6.019 |
М8Х6.019 |
1 |
_ |
| 18 |
Втулка |
35-13-18 |
1 |
_ |
| 19 |
Шайба |
3121 |
1 |
_ |
| 20 |
Пружина |
38346 |
1 |
_ |
| 21 |
Рычаг |
35-13-11-1 |
1 |
50-13-5СП |
| 22 |
Гайка М12х1,25.6.019 |
М12Х1,25.6.019 |
1 |
50-13-5СП
|
