Описание

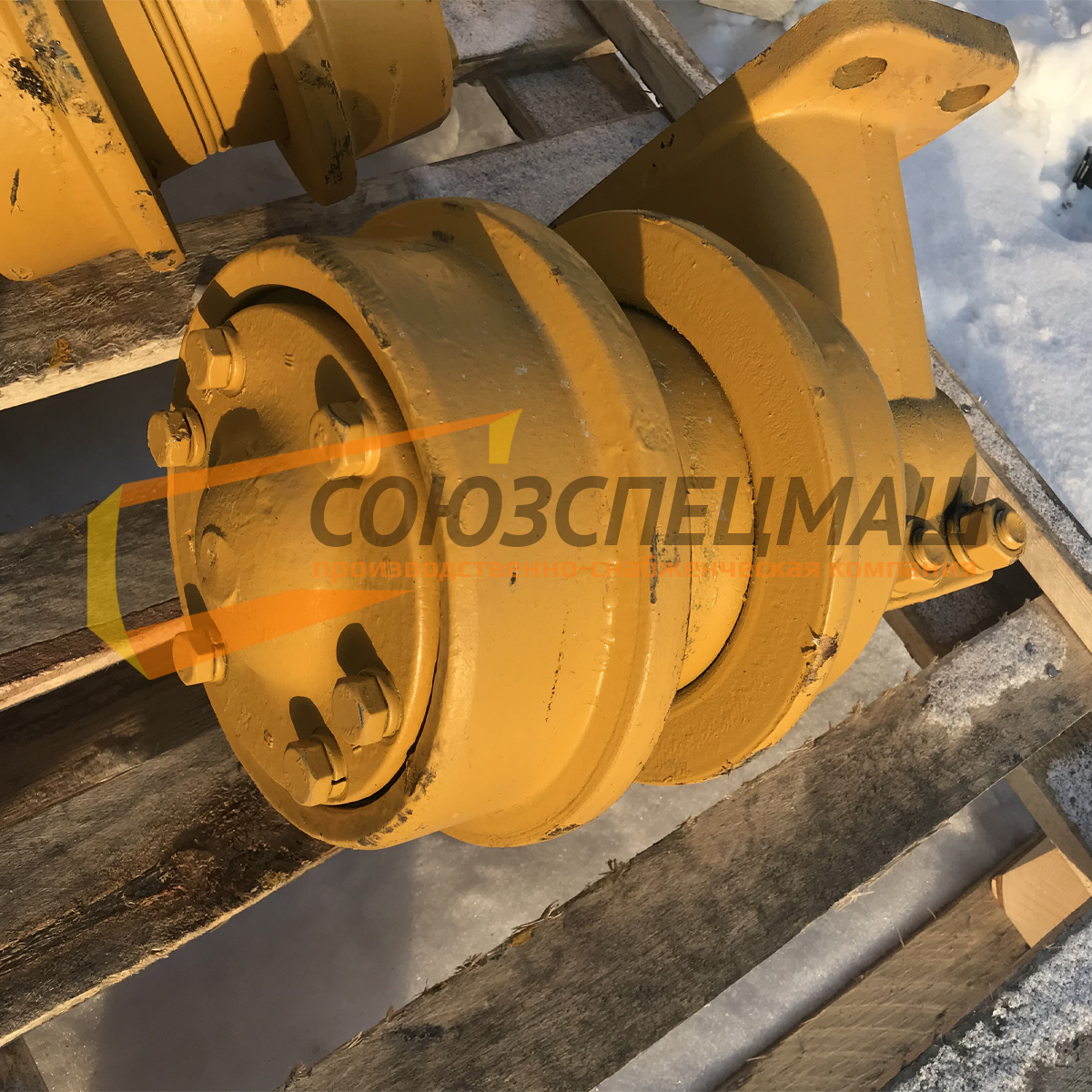

Каток поддерживающий с кронштейном 50-21-416СП применяется в составе бульдозера, трактора или трубоукладчика. Применяется на технике выпущенной на заводе ЧТЗ-Уралтрак в Челябинске. Поддерживающий каток является элементом ходовой части гусеничной техники, предназначен для поддержания верхней ветви гусеничной ленты и облегчения её натяжения, уменьшающий её провисание.
Каток однобортный 24-21-169СП входит в группу:
| Номер | Чертежное обозначение | Наименование | Количество |
|---|---|---|---|
| 0 | 50-21-416Б | Каток поддерживающий | 2 |
| 1 | 50-21-425СП | Каток поддерживающий | 2 |
| 2 | 50-21-417CП50-21-417-01СП | Ролик | 1 |
| 3 | 50-21-395-0150-21-434-01 | Втулка | 1 |
| 4 | 50-21-314-01 | Кронштейн | 1 |
| 5 | Кат-40-5432 | Манжета | 1 |
| 6 | 24-21-126 | Кольцо | 1 |
| 7 | 24-21-127 | Кольцо | 1 |
| 8 | Кат-40-5019 | Прокладка | 1 |
| 9 | 24-21-130 | Обойма | 1 |
| 10 | 50-21-419СП | Упор | 1 |
| 11 | 700-38-2568 | Пружина | 1 |
| 12 | 50-21-398 | Лабиринт | 1 |
| 13 | 700-58-2369 | Кольцо пружинное | 1 |
| 14 | 700-58-2624 | Кольцо пружинное | 1 |
| 15 | 700-37-2240 | Пробка | 1 |
| 16 | М20×1,5×62 | Болт М20×1,5×62 | 2 |
| 17 | 20ОТ65Г09 | Шайба 20 ОТ 65Г 09 | 2 |
| 18 | 50-21-318 | Кольцо | 1 |
| 19 | 35-21-37 | Шплинт | 1 |
| 20 | 50-21-385 | Крышка | 1 |
| 21 | 50-21-396 | Ось | 1 |
| 22 | 700-30-2195 | Гайка | 1 |
| 23 | 311 | Подшипник | 2 |
| 24 | Кат-21-60-03 | Кольцо | 2 |
| 25 | 12ОТ65Г09 | Шайба 12 ОТ 65Г 09 | 12 |
| 26 | 2816 | Болт | 12 |
| Номер | Чертежное обозначение | Наименование | Количество |
|---|---|---|---|
| 0 | Тележки | 0 | |
| 0 | 50-21-392-02СП* | Тележка (правая) | 1 |
| 0 | 50-21-393-02СП* | Тележка (левая) | 1 |
| 0 | 50-21-392-01СП** | Тележка (правая) | 1 |
| 0 | 50-21-392-03СП** | Тележка (правая) | 1 |
| 0 | 50-21-393-01СП** | Тележка (левая) | 1 |
| 0 | 50-21-393-03СП** | Тележка (левая) | 1 |
| 0 | 50-21-400-03СП*3 | Тележка (правая) | 1 |
| 0 | 50-21-401-03СП*3 | Тележка (левая) | 1 |
| 0 | 48-21-156СП*4 | Тележка (правая) | 1 |
| 0 | 48-21-157СП*4 | Тележка (левая) | 1 |
| 0 | 48-21-156-02СП*5 | Тележка (правая) | 1 |
| 0 | 48-21-157-02СП*5 | Тележка (левая) | 1 |
| 1 | 50-21-306-05СП | Колесо натяжное (правое) | 1 |
| 1 | 50-21-306-03СП | Колесо натяжное (правое)*,** | 1 |
| 1 | 50-21-305-05СП | Колесо натяжное (левое) | 1 |
| 1 | 50-21-305-03СП | Колесо натяжное (левое)*,** | 1 |
| 2 | 50-21-238 | Крышка | 2 |
| 3 | 700-28-2622 | Болт | 4 |
| 4 | 60-21-8 | Стопор | 1 |
| 5 | 16ОТ65Г09 | Шайба | 2 |
| 6 | 50-21-385СП | Проставка*3 | 1 |
| 6 | 20-21-135СП | Проставка*4,*5 | 1 |
| 7 | 31477 | Шайба | 1 |
| 8 | 50-21-420СП | Механизм натяжения | 1 |
| 9 | 24-21-150СП | Фланец | 1 |
| 10 | 20-21-132СП | Механизм сдавания | 1 |
| 11 | 50-21-373 | Щиток | 1 |
| 12 | М20×50.88.35.019 | Болт | 4 |
| 13 | 20ОТ65Г09 | Шайба | 32 |
| 14 | 50-21-416Б | Каток поддерживающий | 2 |
| 15 | 28234 | Болт | 8 |
| 15 | 28234-01 | Болт | 8 |
| 16 | М12-6g×25.58.019 | Болт | 8 |
| 17 | 12ОТ65Г09 | Шайба | 8 |
| 18 | 31372 | Шайба | 4 |
| 19 | 30ОТ65Г09 | Шайба | 4 |
| 20 | 50-21-253 | Крышка | 2 |
| 21 | 24-21-169СП | Каток однобортный | 3 |
| 22 | 24-21-170СП | Каток двубортный | 2 |
| 23 | 50-21-162 | Планка | 2 |
| 23 | 50-21-267 | Планка | 4 |
| 24 | 50-21-163 | Планка | 2 |
| 25 | 35-21-34 | Упор | 1 |
| 26 | 700-28-2625 | Болт | 20 |
| 27 | 50-21-396СП | Плита | 2 |
| 28 | 700-38-443 | Пружина | 4 |
| 29 | 50-21-254 | Крышка | 2 |
| 30 | 50-21-388СП | Упор | 1 |
| 31 | 700-40-8757СП | Амортизатор | 2 |
| 32 | 50-21-272 | Фиксатор | 2 |
| 33 | 50-21-273 | Вкладыш | 2 |
| 34 | 1.3.Ц6 | Масленка | 1 |
| 35 | 48-21-154-01СП | Рама (правая)*4 | 1 |
| 35 | 48-21-155-01СП | Рама (левая)*4 | 1 |
| 36 | 50-21-115 | Крышка пяты | 1 |
| 37 | 700-32-2207 | Штифт | 1 |
| 38 | 700-32-2206 | Штифт | 1 |
| 39 | 700-28-2296 | Болт | 4 |
| 40 | 48-21-154-03СП | Рама (правая)*5 | 1 |
| 40 | 48-21-155-03СП | Рама (левая)*5 | 1 |
| 40 | 50-21-390-02СП | Рама (правая)** | 1 |
| 40 | 50-21-391-02СП | Рама (левая)** | 1 |
| 40 | 50-21-398-02СП | Рама (правая)*3 | 1 |
| 40 | 50-21-399-02СП | Рама (левая)*3 | 1 |
| 41 | 50-21-390-01СП | Рама (правая)* | 1 |
| 41 | 50-21-391-01СП | Рама (левая)* | 1 |
| 0 | * | Для пятикатковой тележки под установку бульдозерного оборудования. | 0 |
| 0 | ** | Для пятикатковой тележки с усиленной рамой под установку бульдозерного оборудования. | 0 |
| 0 | *3 | Для шестикатковой тележки с усиленной рамой под установку бульдозерного оборудования. | 0 |
| 0 | *4 | Для семикатковой тележки. | 0 |
| 0 | *5 | Для семикатковой тележки с усиленной рамой под установку бульдозерного оборудования | 0 |
| 0 | *6 | По требованию потребителя | 0 |
